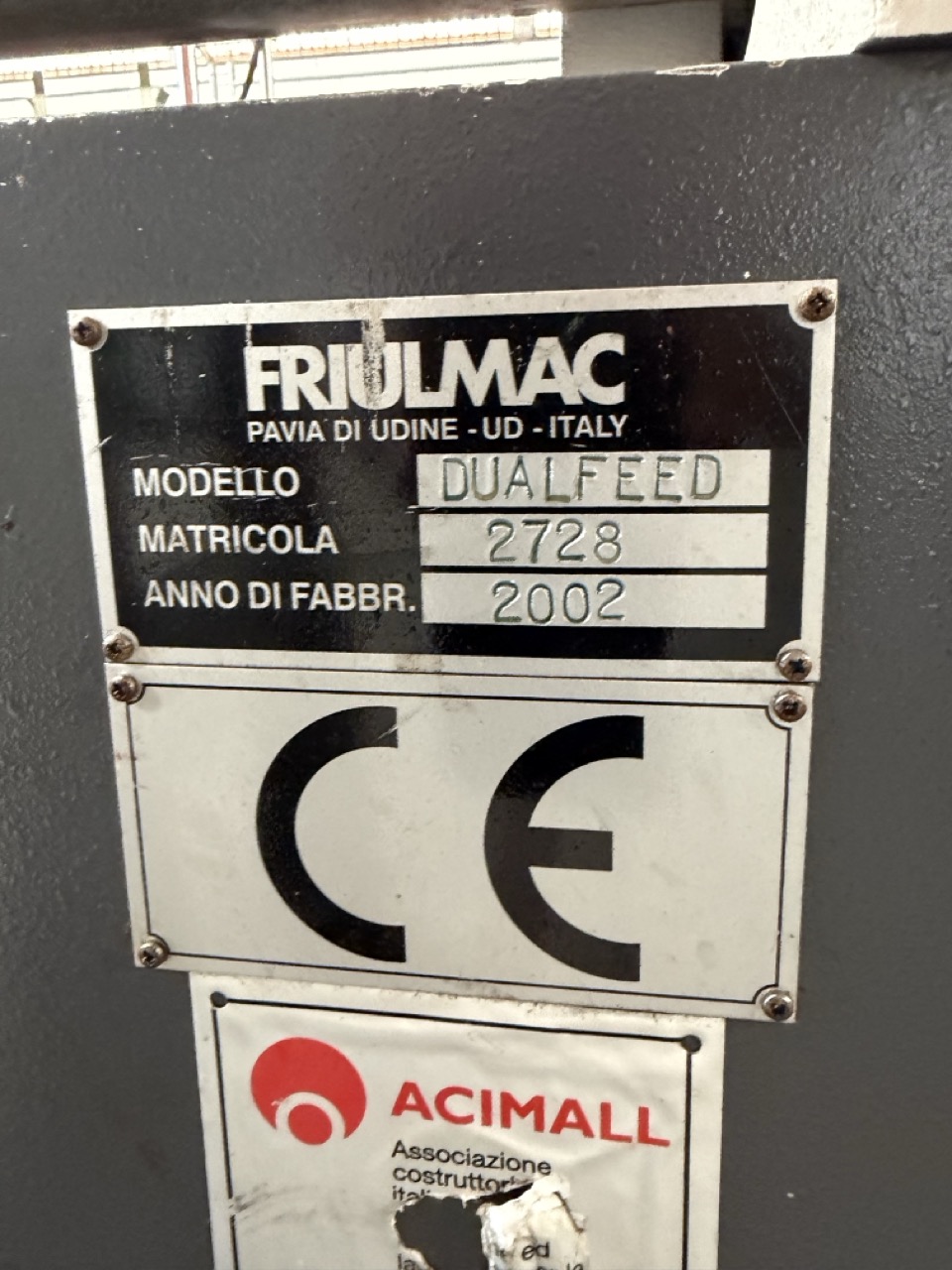

2002 Friulmac DUALFEED Troncatore - Caricatore per Scorniciatrice idraulico, automatico, con regolazione misure elettronica.

2002 Friulmac DUALFEED Troncatore - Caricatore per Scorniciatrice idraulico, automatico, con regolazione misure elettronica.

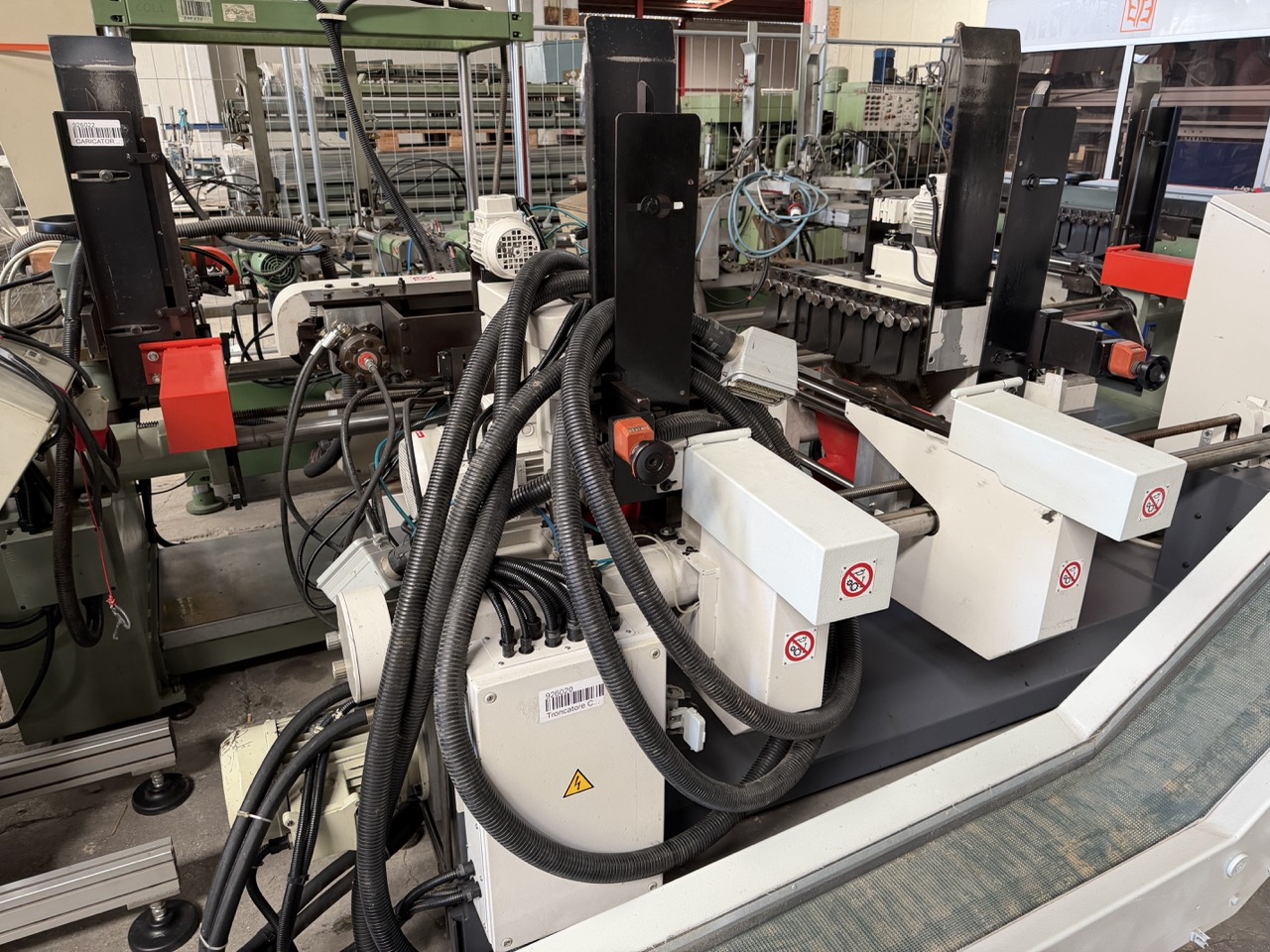

La macchina Dualfeed è composta da due spalle connesse da un basamento in carpenteria elettrosaldata, sulle quali sono fissati due assi di supporto per i bancali di Uno dei bancali di supporto è fisso mentre l'altro è mobile per consentire l'apertura della La spalla posta sulento reso azione dale na se di lao del fuido idraulico e da centraina

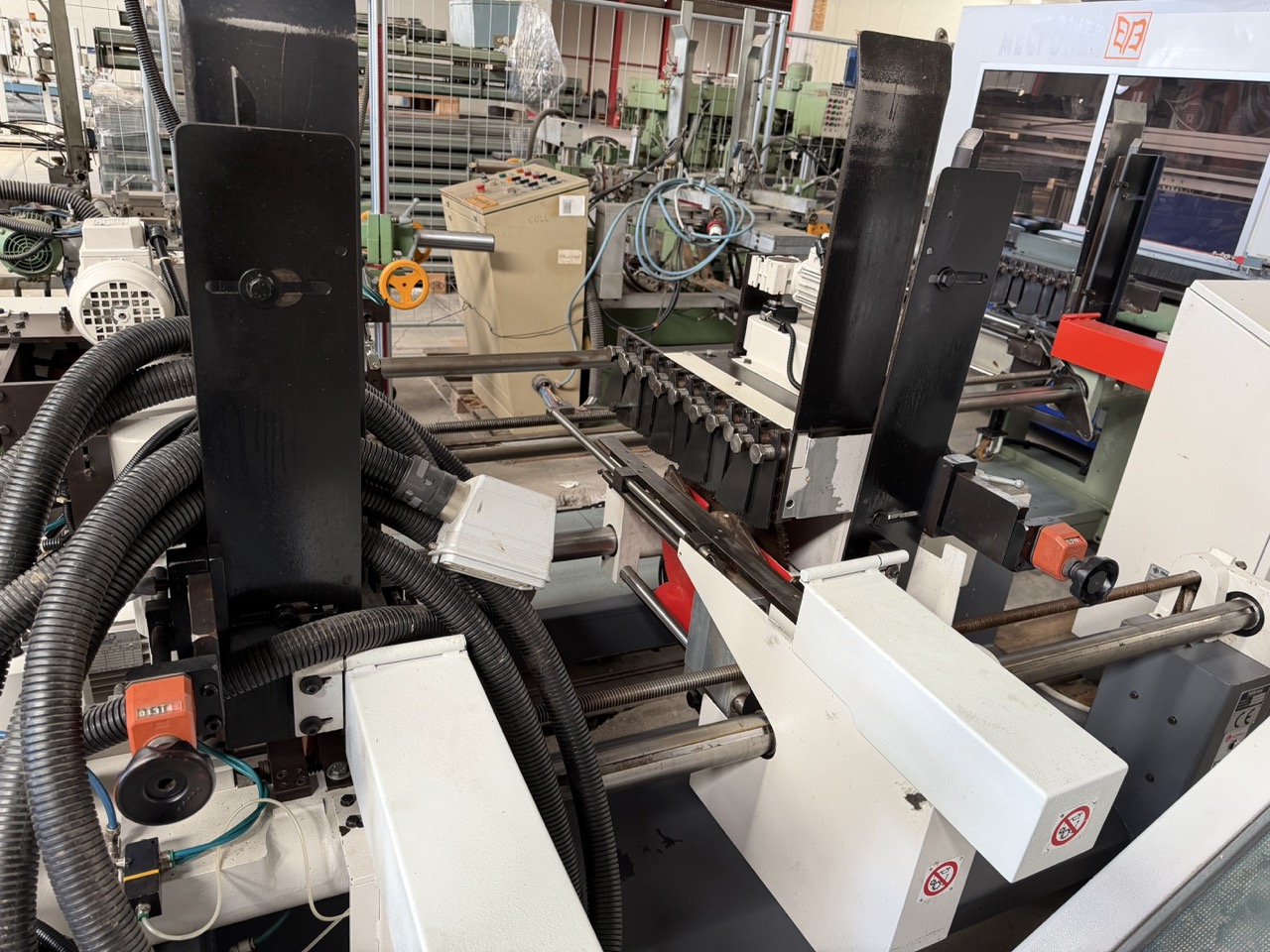

Sui bancali trovino posto al ingresso, il magazzino pezzi per il caricamento automatico

idraulica di movimentazione.

dei pezzi da lavorare, poi il sistema di avanzamento pezzi, i gruppi di lavoro e gruppo pressori, infine in uscita, il gruppo di traino adibito all'ingresso pezzi alla scorniciatrice.

Lo scopo della macchina è di alimentare in modo continuo la scorniciatrice con pezzi intestati alla misura desiderata di materiale legnoso aventi dimensioni come da specifica tecnica.

Il ciclo di funzionamento si svolge in due fasi distinte:

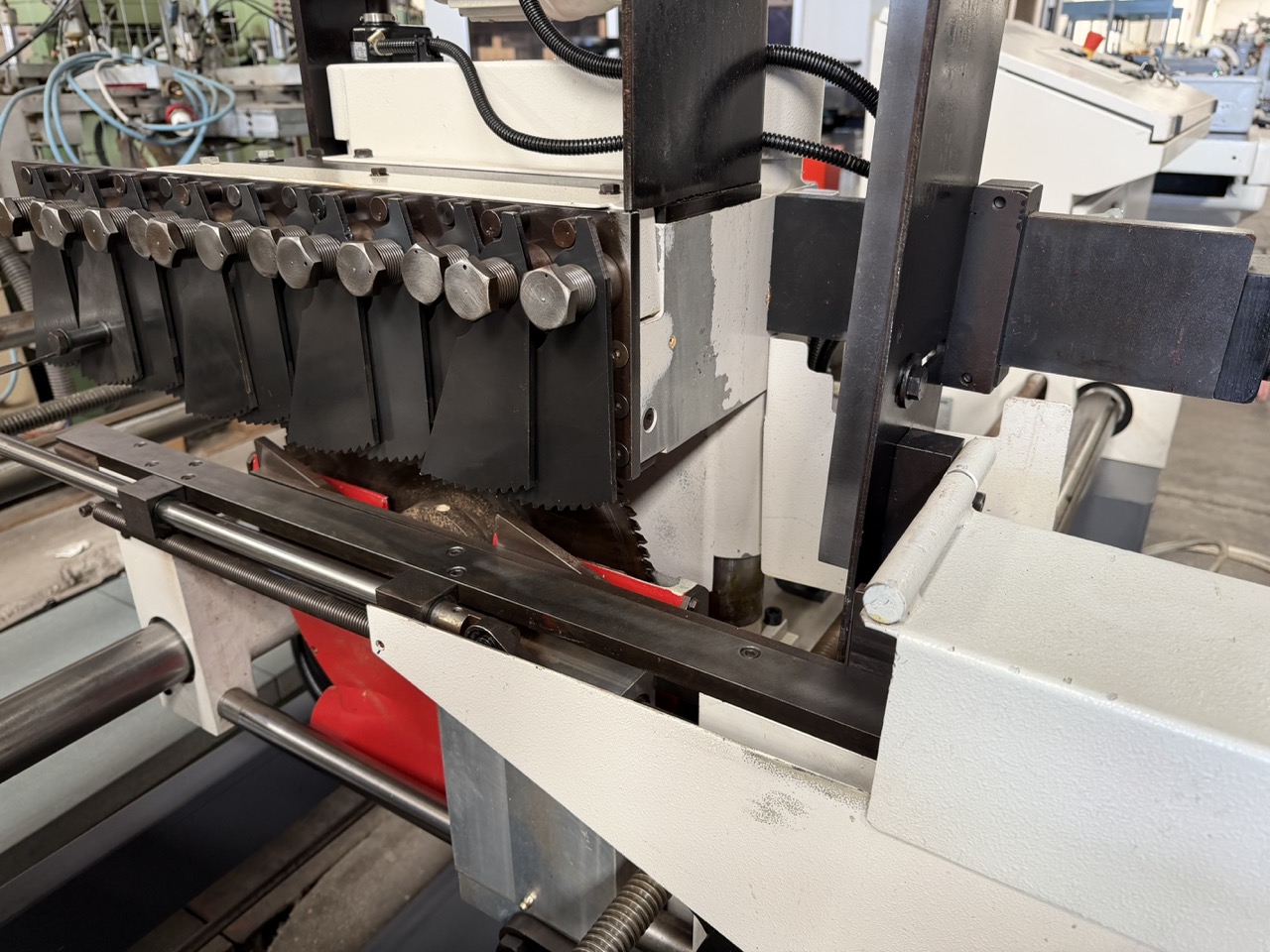

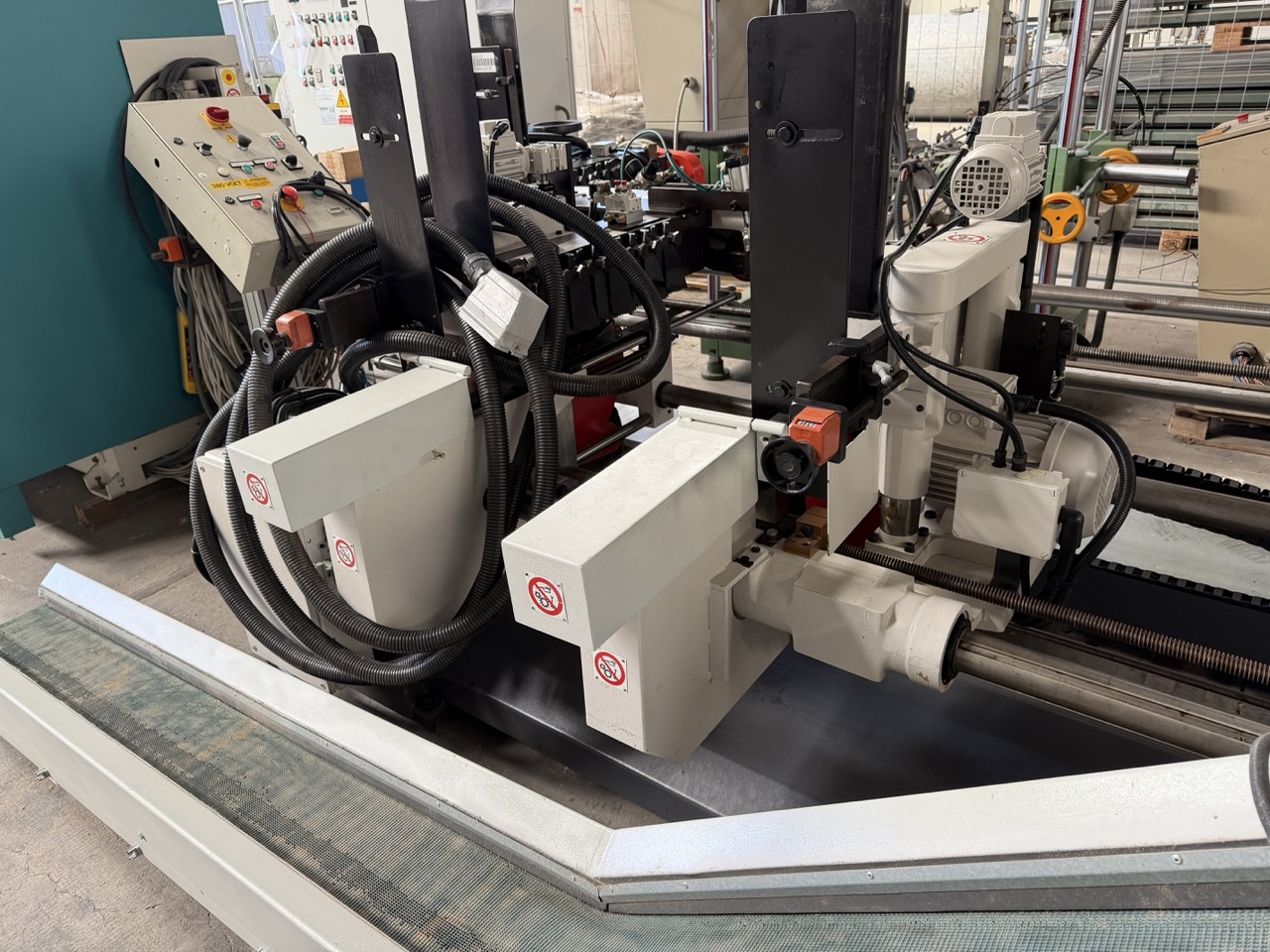

•  nella prima fase il pezzo viene prelevato automaticamente dal magazzino ove l'operatore ha precedentemente effettuato l'operazione di carico e traslato viene fatto passare attraverso due lame troncatrici che lo troncano alla lunghezza regolata.

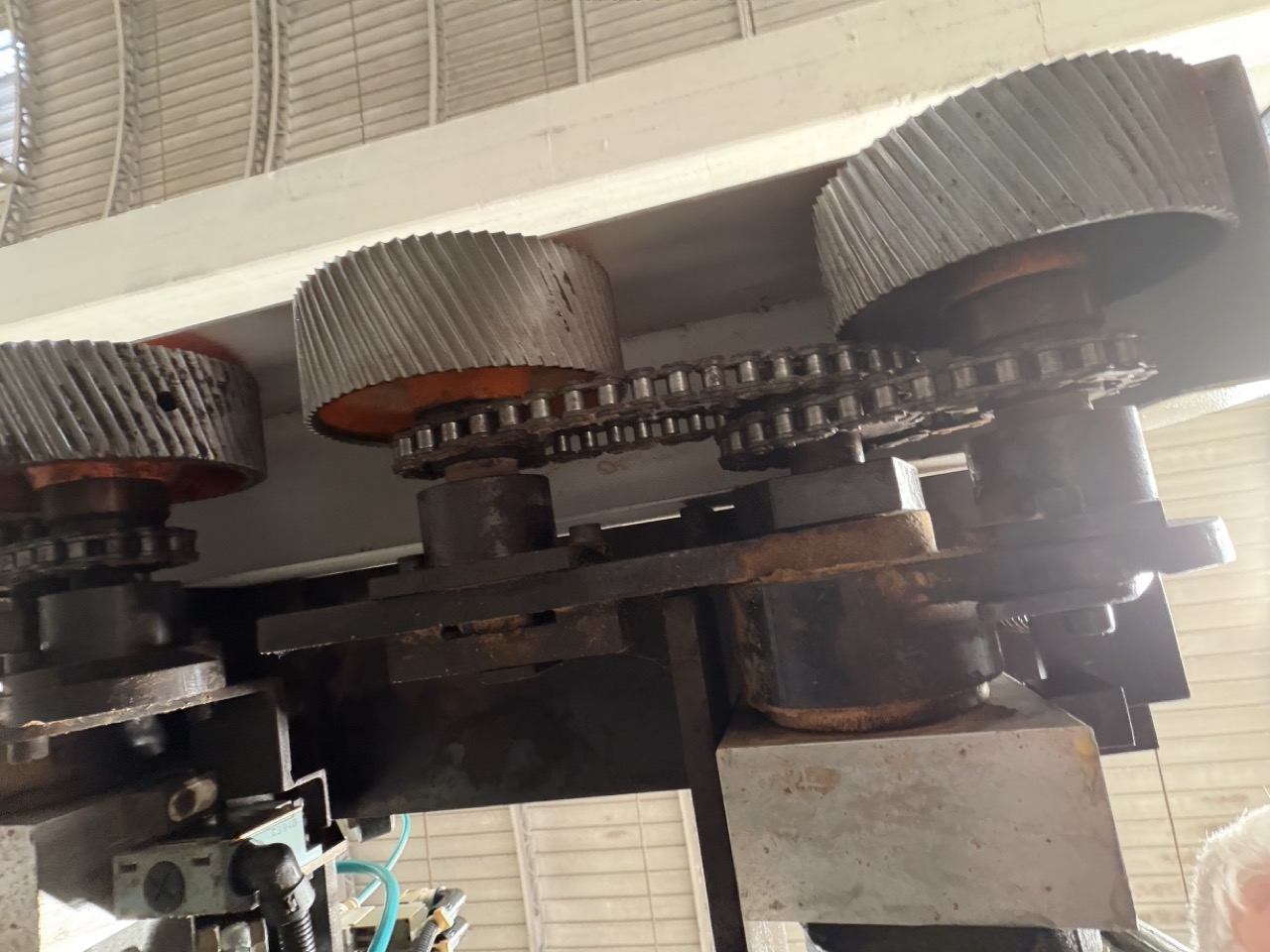

•  Nella seconda fase il pezzo intestato viene traslato sempre in modo automatico sulla prepialla della scorniciatrice dove due appositi rulli di traino lo inseriscono nella
• scorniciatrice stessa.

La velocità di caricamento si adegua automaticamente alla velocità di traino della scorniciatrice ed il funzionamento della macchina si arresta automaticamente se per qualsiasi ragione si ferma il traino della scorniciatrice.

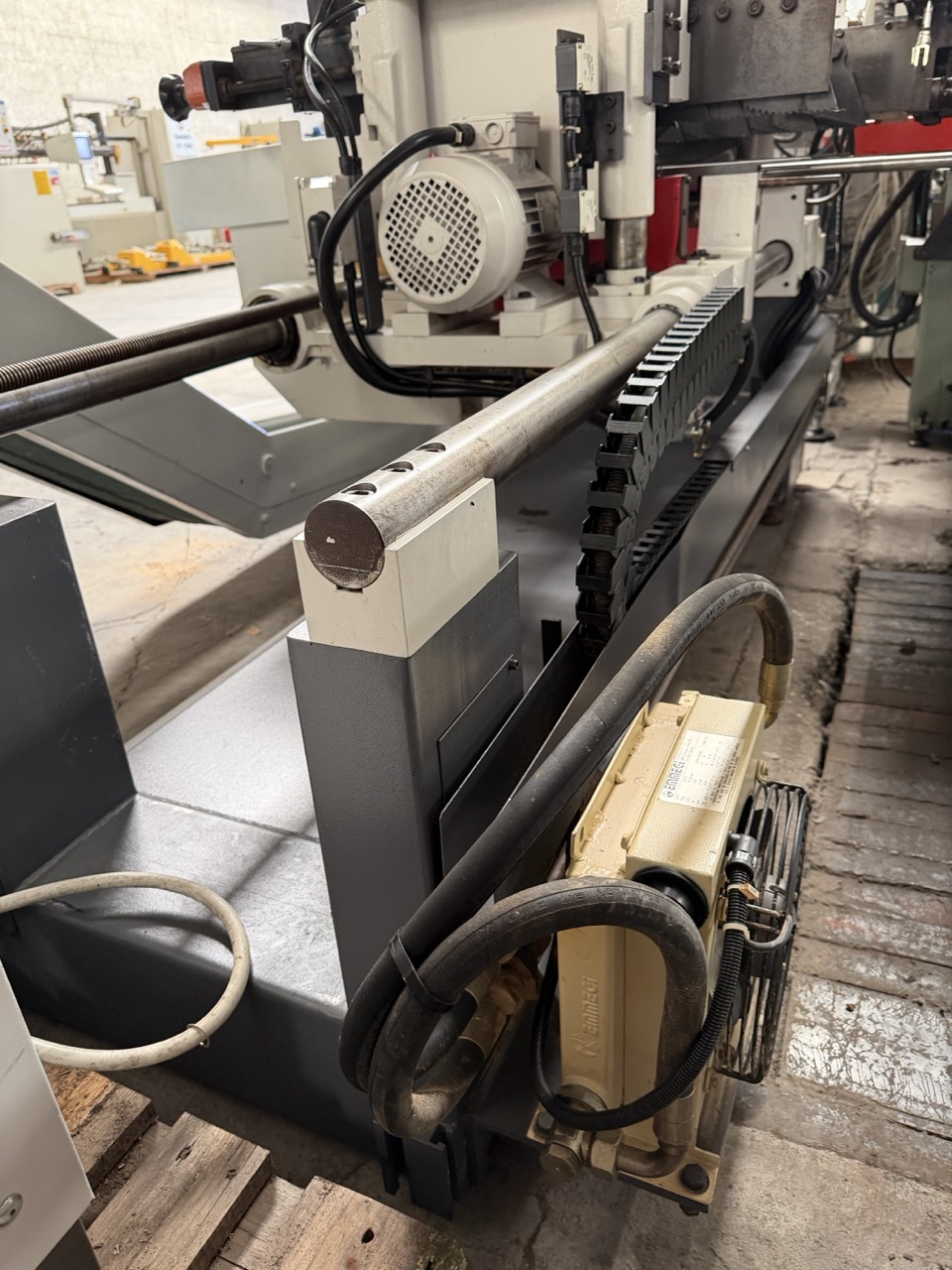

L'avanzamento dei pezzi viene effettuato da spintori fissati su una barra mobile che ha un movimento alternativo (avanti-indietro). Alla fine del ciclo di lavoro il pezzo esce dalla macchina con lo stesso sistema di spintori e depositato sul piano della scorniciatrice dove due rulli di traino lo inseriscono nella scorniciatrice.

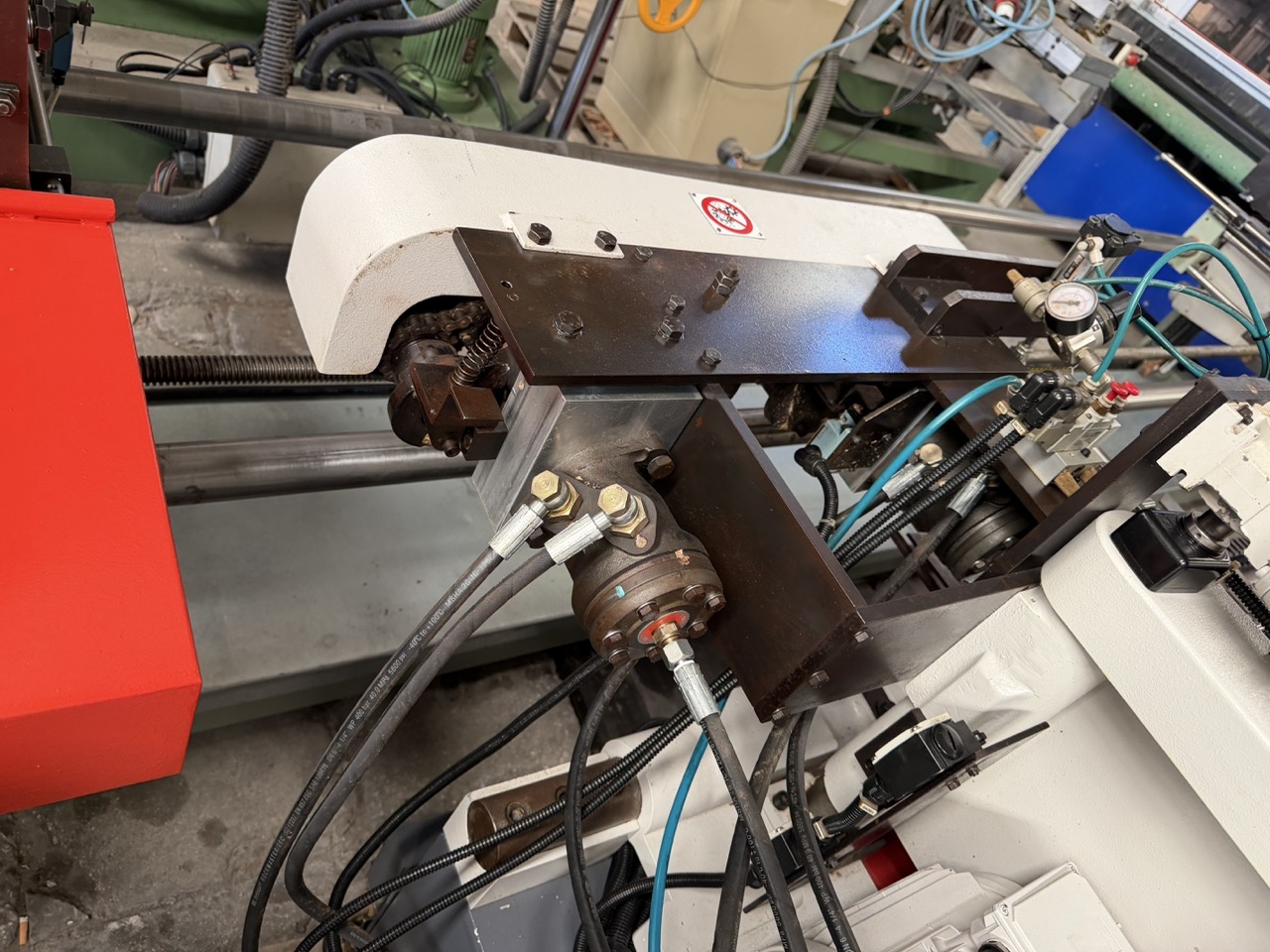

Il movimento alternativo della barra mobile che porta gli spintori è ottenuto idraulicamente da un attuatore rotante ed i due rulli di traino sono azionati da un motore idraulico.
